Zwymiarowany schemat ramy długiego i krótkiego y60

[souillac]

Cześć,
Kiedyś ktoś wrzucił takie zwymiarowane schematy do porównania i miałem je u siebie na dysku, ale ten padł i juz nie mam... A na forum i w Google nie moge nic przydatnego znaleźć . Podzieli sie ktoś takimi schematami? Z góry dzieki!

[Takayuki]

Ściągnij komplet manuali w pdf, jak pamiętam to w dziale body było.

Google też nie gryzie, przecież ciężko wpisać 'patrol frame dimensions' - i możesz przebierać w obrazkach.

[Wowos]

Ja mam. Jutro mogę wrzucić.

[souillac]

Poproszę Wowos. To co jest w Google szału nie robi, szczególnie jak chce sie zestawić krótką i długą ramę.

[Wowos]

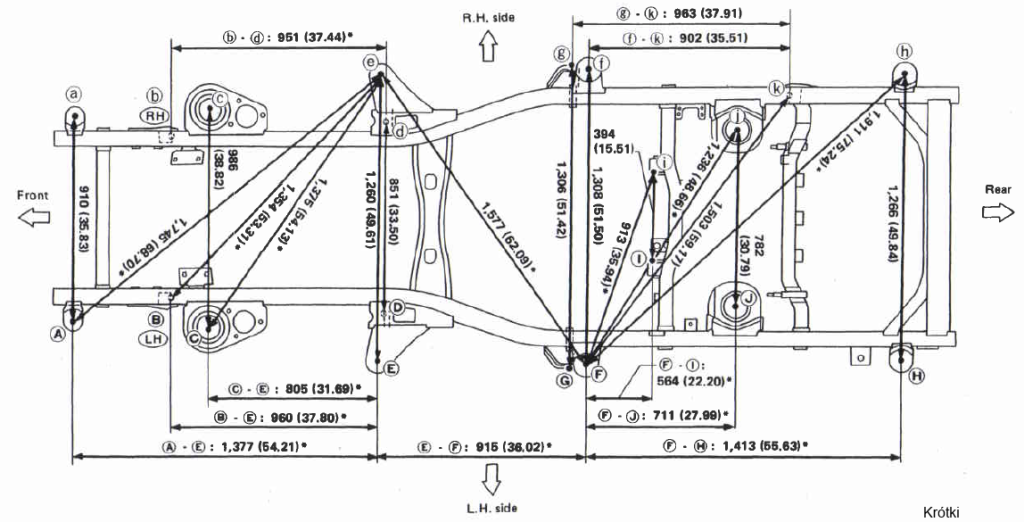

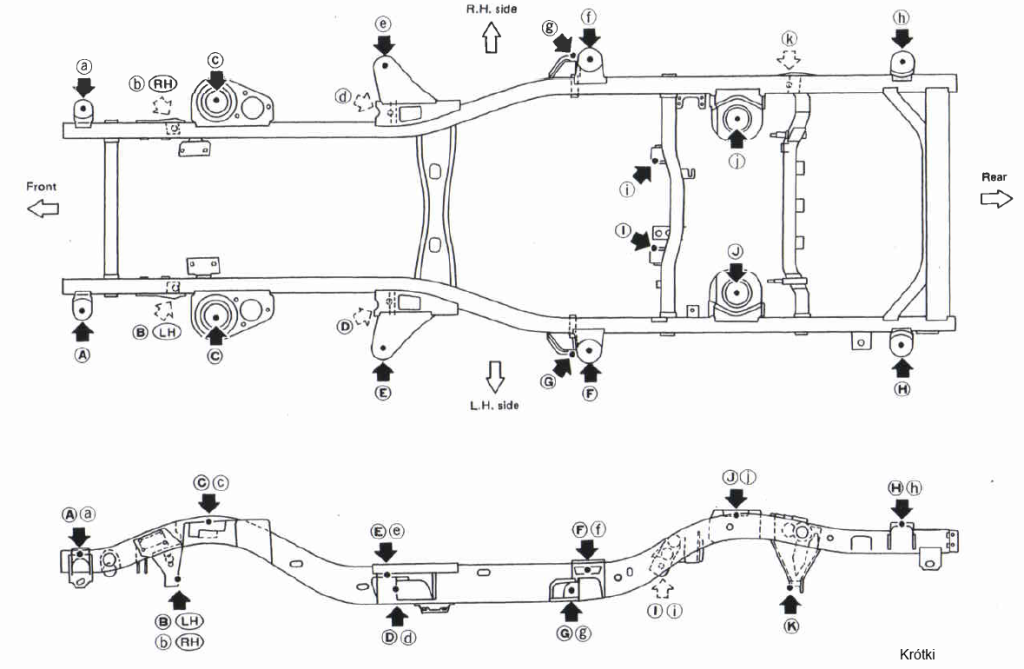

Króciak:

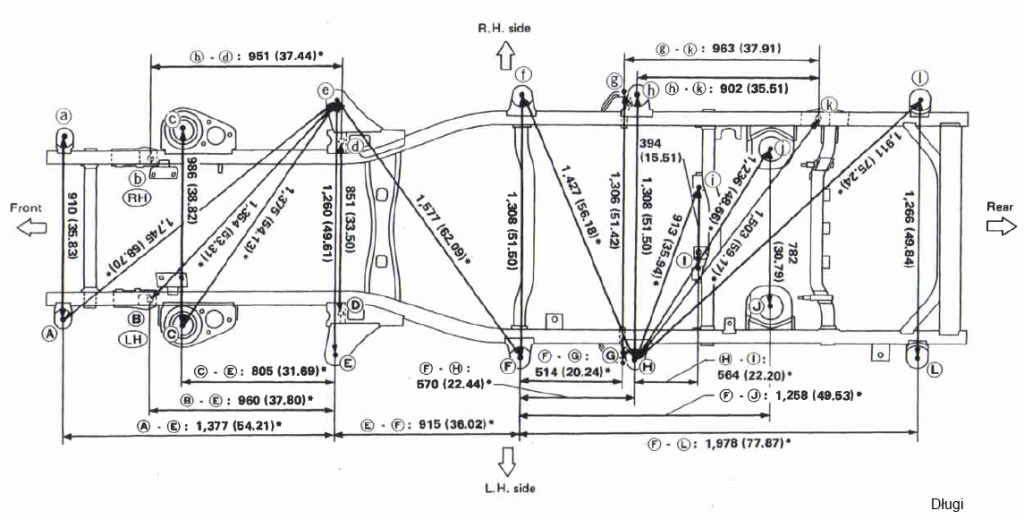

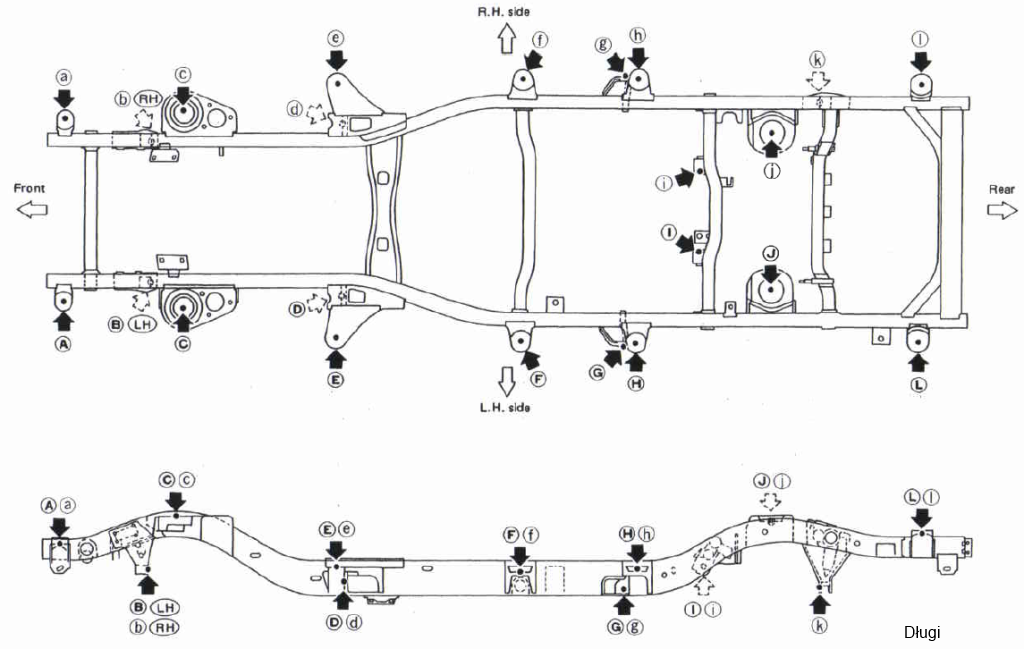

Autobus:

[souillac]

Dokładnie o to mi chodziło. Niech Ci Bóg w dzieciach wynagrodzi

[vandall1]

Dokładnie o to mi chodziło. Niech Ci Bóg w dzieciach wynagrodzi

Bóg bogiem,ale Wowos też sie postarać musi

A w rysunkach potrzebne chyba jeszcze dane wysokościowe

[Wowos]

Mógłbym dorzucić, ale mi się nie chce
