Zderzak Samurai- wymiary i projekt w CAD

[miastek]

Witam.
W związku z licznymi pytaniami odnośnie projektu zderzaka do samuraia który kiedyś udostępniałem w pliku pod AutoCad'a, postanowiłem udostępnić ten projekt dla wszystkich chętnych.
Pod warunkiem, że ktoś udostępni miejsce na serwerze i link bedzie podany w przyklejonym temacie w dziale Suzuki (konieczna zgoda moderatora lub site ownera).
Oczywiście ma być wyraźnie zaznaczone, że to ja jestem autorem projektu.

[poreb]

kiedys ktos to wrzucil na forum



moze pomoze

[miastek]

Nareszcie się udało.
Dla wyjaśnienia.
Projekt powstał na podstawie szkiców które otrzymałem od kogoś z tego forum a ich autorem prawdopodobnie był @BIGA.
Więc to jemu należą się największe podziękówy za to że je udostępnił. Ja w zasadzie tylko przełożyłem to na CAD'a.
http://4x4.tanto.com.pl/download/zderzak.pdf


http://4x4.tanto.com.pl/download/zderzak_cad.dwg


Wstawione na serwer dzięki uprzejmości @Tanto

Prośba do moderatora aby wyciąć nie potrzebne posty i przykleić temat jeśli to nie jest sprzeczne z zasadami tego forum

[Albert_N]

fajnie ze Ci sie chcialo
watek przyklejony.

[tanto]

Te pliki są również dostępne na serwerze "SAT 4x4 Szczecin"
http://4x4.szczecin.pl/download/zderzak.pdf
http://4x4.szczecin.pl/download/zderzak_cad.dwg

[szympro]

Dobry projekt, swietne wykonanie. Wszystko ladnie opisane. Mam tylko jedno pytanko, bo projekt projektem, ale chcialbym zobaczyc jak to na aucie wyglada. Masz moze zdjecie z zamontowanym zderzaczkiem?

[miastek]

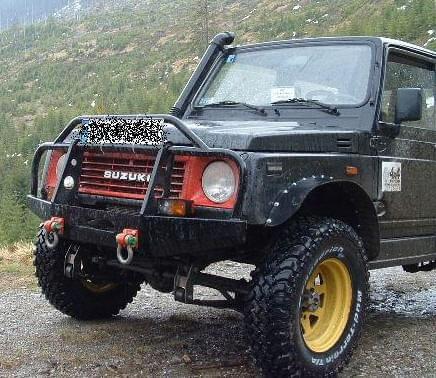

Mam fote dawnej suzy kolegi @Biga. On miał właśnie ten zderzak. Mogę ją wstawić jeśli @Biga nie ma nic przeciwko.

[szympro]

Wstawiaj, ja nie mam nic przeciwko

[miastek]

[szympro]

Niezle, a te swiatelka na zderzaku z czego wziete?

[Albert_N]

z tego co pamietam to od ursusa. Fajne i w miare szczelne.

[Adam.Ż]

waga, Panowie, waga...

[miastek]

Może jeszcze frytki do tego...

[pziaber]

Witam
Sam chce sobie zrobić taki zderzak na podstawie projektu miastka (jak mozna???)

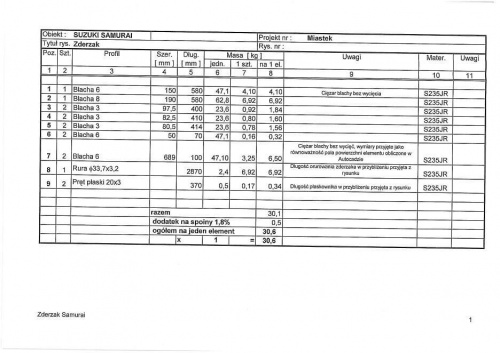

obliczyłem ciezar i wyszło ok 30 kg

mysle ze zrobie go bez orurowania bedzie wazył troche mniej (chyba lepiej)
pozdro

[szympro]

Troche te literki male zeby cos odczytac

[pziaber]

masz link do większego zdjęcia zestawienia
http://www.fotosik.pl/pokaz_obrazek/pel ... d15dd.html

[pziaber]

aha numeracja elementów mi sie troche pomieszała liczyłem z rysunku zestawieniowego po kolei:
poz 1 na rys - 1 w zestawieniu
poz 4 na rys - 2 w zestawieniu
poz 5 na rys - 3 w zest.
ooz 2 na rys - 4 w zest.
poz 3 na rys - 5 w zest
i tak po kolei...........

[danp]

Nareszcie się udało.
Dla wyjaśnienia.
Projekt powstał na podstawie szkiców które otrzymałem od kogoś z tego forum a ich autorem prawdopodobnie był @BIGA.
Więc to jemu należą się największe podziękówy za to że je udostępnił. Ja w zasadzie tylko przełożyłem to na CAD'a.
http://4x4.tanto.com.pl/download/zderzak.pdf


http://4x4.tanto.com.pl/download/zderzak_cad.dwg


Wstawione na serwer dzięki uprzejmości @Tanto

Prośba do moderatora aby wyciąć nie potrzebne posty i przykleić temat jeśli to nie jest sprzeczne z zasadami tego forum

To chyba ja Ci wysłałem a mi z kolei projekt wysłał w zamierzchłych czasach faktycznie @Biga
Mój wagowo trochę ciężki wyszedł bo waży 32 kg w stanie gotowym do założenia

[Bartex]

waga, Panowie, waga...

tak to jest ... potem okazuje się że 8kg też wystarczy

[szerokimost]

Zderzak niezły to fakt ale waga 30kg to trochę sporo ,dokładamy winde do kompletu (co by wypełnić dziurę w zderzaku ) i jak nic wychodzi dodatkowe 70kg na przednią oś

[tanto]

ale o so chodzi?
Nie znam się na zderzakach, ale mam wrażenie że tak naprawdę tylko trzy, no może cztery elementy z tego projektu muszą być 'masywne', resztę można zrobić nawet z blachy 1 mm. Trzeba tylko zadać sobie pytanie czy chcemy mieć taran, czy element ozdobno-ochronny.

[szerokimost]

ale o so chodzi?
Nie znam się na zderzakach, ale mam wrażenie że tak naprawdę tylko trzy, no może cztery elementy z tego projektu muszą być 'masywne', resztę można zrobić nawet z blachy 1 mm. Trzeba tylko zadać sobie pytanie czy chcemy mieć taran, czy element ozdobno-ochronny.

W terenie elementy Ozdobno-ochronne są raczej nie wskazane

[tanto]

..a tarany swoje ważą

[Bartex]

W terenie elementy Ozdobno-ochronne są raczej nie wskazane

ale funkcjonalne 8-10 kg spełnia zadanie (pisze o zderzaku a nie pólce pod wyciągarkę)

..a tarany swoje ważą

i lubią odpaść z kawałkiem ramy

[punio1]

Jak chcecie lżejszy (23KG) to można kupić już gotowy http://www.wteren4x4.pl/sklep/20-zderzak-houp-.html
